Tipos de cables de Red

Cables de Red

Los cables de red son aquellos alambres que permiten conectar a las computadoras entre sí o a terminales de redes y es por medio de estos que los bits se trasladan. Existen numerosos tipos de cables de red.

Coaxial

Estos cables se caracterizan por ser fáciles de manejar, flexibles, ligeros y económicos. Están compuestos por hilos de cobre, que constituyen en núcleo y están cubiertos por un aislante, un trenzado de cobre o metal y una cubierta externa, hecha de plástico, teflón o goma.

Ventajas:

• Son diseñados principal mente para las comunicaciones de datos, pero pueden acomodar aplicaciones de voz pero no en tiempo real.
• Tiene un bajo costo y es simple de instalar y bifurcar
• Banda nacha con una capacidad de 10 mb/sg.
• Tiene un alcance de 1-10kms

Desventajas:

• Transmite una señal simple en HDX (half duplex)
• No hay modelación de frecuencias
• Este es un medio pasivo donde la energía es provista por las estaciones del usuario.
• Hace uso de contactos especiales para la conexión física.
• Se usa una topología de bus, árbol y raramente es en anillo.
• Ofrece poca inmunidad a los ruidos, puede mejorarse con filtros.
• El ancho de banda puede trasportar solamente un 40 % de el total de su carga para permanecer estable.

Par Trenzado

Estos cables están compuestos por dos hilos de cobre entrelazados y aislados y se los puede dividir en dos grupos: apantallados (STP) y sin apantallar (UTP). Estas últimas son las más utilizadas en para el cableado LAN y también se usan para sistemas telefónicos. Los segmentos de los UTP tienen una longitud que no supera los 100 metros y está compuesto por dos hilos de cobre que permanecen aislados.

Ventajas:

• Bajo costo en su contratación.
• Alto número de estaciones de trabajo por segmento.
• Facilidad para el rendimiento y la solución de problemas.
• Puede estar previamente cableado en un lugar o en cualquier parte.

Desventajas:

• Altas tasas de error a altas velocidades.
• Ancho de banda limitado.
• Baja inmunidad al ruido.
• Baja inmunidad al efecto crosstalk (diafonía)
• Alto costo de los equipos.
• Distancia limitada (100 metros por segmento).

Fibra Óptica

Estos transportan, por medio de pulsos modulados de luz, señales digitales. Al transportar impulsos no eléctricos, envían datos de forma segura ya que, como no pueden ser pinchados, los datos no pueden ser robados. Gracias a su pureza y la no atenuación de los datos, estos cables transmiten datos con gran capacidad y en poco tiempo.

Ventajas:

• Una banda de paso muy ancha, lo que permite flujos muy elevados (del orden del GHz).
• Pequeño tamaño, por tanto ocupa poco espacio.
• Gran flexibilidad, el radio de curvatura puede ser inferior a 1 cm, lo que facilita la instalación enormemente.
• Gran ligereza, el peso es del orden de algunos gramos por kilómetro, lo que resulta unas nueve veces menos que el de un cable convencional.
• Inmunidad total a las perturbaciones de origen electromagnético, lo que implica una calidad de transmisión muy buena, ya que la señal es inmune a las tormentas, chisporroteo...
• Gran seguridad: la intrusión en una fibra óptica es fácilmente detectable por el debilitamiento de la energía luminosa en recepción, además, no radia nada, lo que es particularmente interesante para aplicaciones que requieren alto nivel de confidencialidad.
• No produce interferencias.
• Insensibilidad a los parásitos, lo que es una propiedad principalmente utilizada en los medios industriales fuertemente perturbados (por ejemplo, en los túneles del metro). Esta propiedad también permite la coexistencia por los mismos conductos de cables ópticos no metálicos con los cables de energía eléctrica.
• Atenuación muy pequeña independiente de la frecuencia, lo que permite salvar distancias importantes sin elementos activos intermedios.
• Gran resistencia mecánica (resistencia a la tracción, lo que facilita la instalación).
• Resistencia al calor, frío, corrosión.
• Facilidad para localizar los cortes gracias a un proceso basado en la telemetría, lo que permite detectar rápidamente el lugar y posterior reparación de la avería, simplificando la labor de mantenimiento.

Desventajas:

• La alta fragilidad de las fibras.
• Necesidad de usar transmisores y receptores más caros.
• Los empalmes entre fibras son difíciles de realizar, especialmente en el campo, lo que dificulta las reparaciones en caso de ruptura del cable.
• No puede transmitir electricidad para alimentar repetidores intermedios.
• La necesidad de efectuar, en muchos casos, procesos de conversión eléctrica-óptica.
• La fibra óptica convencional no puede transmitir potencias elevadas.
• No existen memorias ópticas.

Principales elementos de una Red

Servidor

En informática, un servidor es un tipo de software que realiza ciertas tareas en nombre de los usuarios. El término servidor ahora también se utiliza para referirse al ordenador físico en el cual funciona ese software, una máquina cuyo propósito es proveer datos de modo que otras máquinas puedan utilizar esos datos.

Estación de trabajo (nodo)

En informática una estación de trabajo es un computador de altas prestaciones destinado para trabajo técnico o científico. En una red de computadoras, es una computadora que facilita a los usuarios el acceso a los servidores y periféricos de la red.

Tarjetas de Red

Una tarjeta de red es una clase de tarjeta destinada a ser introducida en la placa madre de una computadora o se conecta a uno de sus puertos para posibilitar que la máquina se sume a una red y pueda compartir sus recursos (como los documentos, la conexión a Internet o una impresora, por ejemplo).

Switch

Es el dispositivo digital lógico de interconexión de equipos que opera en la capa de enlace de datos del modelo OSI. Su función es interconectar dos o más segmentos de red, de manera similar a los puentes de red, pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red y eliminando la conexión una vez finalizada esta.

Modems

Un módem es un dispositivo que convierte las señales digitales en analógicas (modulación) y viceversa (desmodulación), y permite así la comunicación entre computadoras a través de la línea telefónica o del cable-módem.

Hubs

Hub es el dispositivo que permite centralizar el cableado de una red de computadoras, para luego poder ampliarla. Trabaja en la capa física (capa 1) del modelo OSI o la capa de acceso al medio en el modelo TCP/IP. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos (repetidor).

Repetidores

Un repetidor es un dispositivo electrónico que recibe una señal débil o de bajo nivel y la retransmite a una potencia o nivel más alto, de tal modo que se puedan cubrir distancias más largas sin degradación o con una degradación tolerable.

Bridges

Puente de red (en inglés: bridge) es el dispositivo de interconexión de redes de computadoras que opera en la capa 2 (nivel de enlace de datos) del modelo OSI. Interconecta segmentos de red (o divide una red en segmentos) haciendo la transferencia de datos de una red hacia otra con base en la dirección física de destino de cada paquete.

Routers

Un router es un dispositivo que proporciona conectividad a nivel de red o nivel tres en el modelo OSI. Su función principal consiste en enviar o encaminar paquetes de datos de una red a otra, es decir, interconectar subredes, entendiendo por subred un conjunto de máquinas IP que se pueden comunicar sin la intervención de un encaminador (mediante puentes de red), y que por tanto tienen prefijos de red distintos.

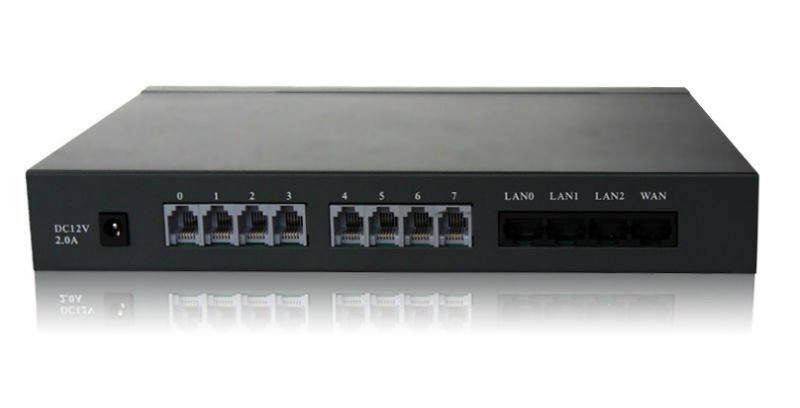

Gateways

Gateway puerta de enlace es el dispositivo que actúa de interfaz de conexión entre aparatos o dispositivos, y también posibilita compartir recursos entre dos o más computadoras. Su propósito es traducir la información del protocolo utilizado en una red inicial, al protocolo usado en la red de destino.

Brouters

Un brouter (contracción de las palabras en inglés bridge y router) es un dispositivo de interconexión de redes de computadoras que funciona como un puente de red y como un enrutador. Un brouter puede ser configurado para actuar como puente de red para parte del tráfico de la red, y como enrutador para el resto.

Firewall

Es una parte de un sistema o una red que está diseñada para bloquear el acceso no autorizado, permitiendo al mismo tiempo comunicaciones autorizadas. Se trata de un dispositivo o conjunto de dispositivos configurados para permitir, limitar, cifrar, descifrar, el tráfico entre los diferentes ámbitos sobre la base de un conjunto de normas y otros criterios.

Topologías de Red

1. Bus en línea

Son aquellas que están conectadas a un mismo tronco o canal de comunicación, a través del cual pasan los datos. Los dos extremos del cable coaxial acaban con un “terminador”, que lleva una resistencia que impide la “impedancia”. Además habrá una serie de derivadores T, que son las ramas a las que se conectan los equipos informáticos.



Ventajas y desventajas

Ventajas

• Facilidad de implementación y crecimiento.
• Simplicidad en la arquitectura.

Desventajas

• Hay un límite de equipos dependiendo de la calidad de la señal.
• Puede producirse degradación de la señal.
• Complejidad de reconfiguración y aislamiento de fallos.
• Limitación de las longitudes físicas del canal.
• Un problema en el canal usualmente degrada toda la red.
• El desempeño se disminuye a medida que la red crece.
• El canal requiere ser correctamente cerrado (caminos cerrados).
• Altas pérdidas en la transmisión debido a colisiones

2. Anillo

Es aquella donde un equipo está conectado a otro, y éste al siguiente, en forma de círculo o anillo, hasta volver a conectarse con el primero. Cada estación tiene un transmisor y un receptor.

Ventajas y desventajas

Ventajas

• Simplicidad de arquitectura. Facilidad de implesion y crecimiento.

Desventajas

• Longitudes de canales limitadas.
• El canal usualmente degradará a medida que la red crece
• Difícil de diagnosticar y reparar los problemas.
• Si una estación o el canal falla, las restantes quedan incomunicadas.

3. Estrella

La topología en estrella es donde los nodos están conectados a un “hub”. Hablamos de un dispositivo que recibe las señales de datos de todos los equipos y las transmite a través de los distintos puertos.

Ventajas y desventajas

Ventajas

• Tiene dos medios para prevenir problemas.
• Permite que todos los nodos se comuniquen entre sí de manera conveniente.

Desventajas

• Si el nodo central falla, toda la red se desconecta.
• Es costosa, ya que requiere más cable que la topologia Bus y Ring.
• El cable viaja por separado del hub a cada computadora.

Estrella extendida

Muy parecida a la anterior, pero en este caso algunas de las computadoras se convierten en el nodo principal o transmisor de datos de otras computadoras que dependen de ésta.

4. Árbol

Es muy parecida a la red en estrella, pero no tiene un nodo central. Tenemos varios hub o switch, cada uno transmitiendo datos a una red en estrella. La principal desventaja es que requiere varios hub y gran cantidad de cable, por lo que resulta más costosa, pero al no estar centralizado, se evita el problema de la interferencia de señales y una mejor jerarquía de la red.

Ventajas y desventajas

Ventajas

• El Hub central al retransmitir las señales amplifica la potencia e incrementa la distancia a la que puede viajar la señal.
• Se permite conectar más dispositivos gracias a la inclusión de concentradores secundarios.
• Permite priorizar y aislar las comunicaciones de distintas computadoras.
• Cableado punto a punto para segmentos individuales.
• Soportado por multitud de vendedores de software y de hardware.

Desventajas

• Se requiere mucho cable.
• La medida de cada segmento viene determinada por el tipo de cable utilizado.
• Si se viene abajo el segmento principal todo el segmento se viene abajo con él.
• Es más difícil su configuración.
• No tiene sentido único.

5. Malla

Todos los nodos están interconectados entre sí. De esta forma, los datos pueden transmitirse por múltiples vías, por lo que el riesgo de rotura de uno de los cables no amenaza al funcionamiento de la red. Tampoco requiere de un hub o nodo central y se evita el riesgo de interrupciones e interferencias.

Ventajas y desventajas

Ventajas

• Es posible llevar los mensajes de un nodo a otro por diferentes caminos.
• No puede existir absolutamente ninguna interrupción en las comunicaciones.
• Cada servidor tiene sus propias comunicaciones con todos los demás servidores.
• Si falla un cable el otro se hará cargo del tráfico.
• No requiere un nodo o servidor central lo que reduce el mantenimiento.
• Si un nodo desaparece o falla no afecta en absoluto a los demás nodos.
• Si desaparece no afecta tanto a los nodos de redes.

Desventajas

• El costo de la red puede aumentar en los casos en los que se implemente de forma alámbrica, la topología de red y las características de la misma implican el uso de más recursos.
• En el caso de implementar una red en malla para atención de emergencias en ciudades con densidad   poblacional de más de 5000 habitantes por kilómetro cuadrado, la disponibilidad del ancho de banda puede verse afectada por la cantidad de usuarios que hacen uso de la red simultáneamente; para entregar un ancho de banda que garantice la tasa de datos en demanda y, que en particular, garantice las comunicaciones entre organismos de rescate, es necesario instalar más puntos de acceso, por tanto, se incrementan los costos de implementación y puesta en marcha.

6. Jerárquica

 La topología jerárquica se desarrolla de forma similar a la topología en estrella extendida pero, en lugar de enlazar los hubs/switches, el sistema se enlaza con un computador que controla el tráfico de la topología.

Ventajas y desventajas

Ventajas

• Cableado punto a punto para segmentos individuales.
• Soportado por multitud de vendedores de software y de hardware.

Desventajas

• La medida de cada segmento vienedeterminada por el tipo de cable utilizado.
• Si se viene abajo el segmentoprincipal todo el segmento se viene abajocon él.
• Es más difícil su configuración.
• La medida de cada segmento vienedeterminada por el tipo de cable utilizado.
• Si se viene abajo el segmento principaltodo el segmento se viene abajo con él.

Redes Informáticas

Redes Informáticas

Una red informática es un conjunto de dispositivos interconectados entre sí a través de un medio, que intercambian información y comparten recursos. Básicamente, la comunicación dentro de una red informática es un proceso en el que existen dos roles bien definidos para los dispositivos conectados, emisor y receptor, que se van asumiendo y alternando en distintos instantes de tiempo.

Características de las redes informáticas

• Una red cubre un area limitada: Esta circunscrita a una area limitada
• Comparte uno o varios medios de transmisiones comunes
• Alta velocidad de transferencia
• Flexibilidad
• Confiabilidad
• Seguridad
• Operabilidad

Tipos de Redes Informáticas

PAN (Personal Area Network) o red de área personal:

Está conformada por dispositivos utilizados por una sola persona. Tiene un rango de alcance de unos pocos metros. WPAN (Wireless Personal Area Network) o red inalámbrica de área personal: es una red PAN que utiliza tecnologías inalámbricas como medio.



LAN (Local Area Network) o red de área local:

Es una red cuyo rango de alcance se limita a un área relativamente pequeña, como una habitación, un edificio, un avión, etc. No integra medios de uso público.



WLAN (Wireless Local Area Network) o red de área local inalámbrica:

Es una red LAN que emplea medios inalámbricos de comunicación. Es una configuración muy utilizada por su escalabilidad y porque no requiere instalación de cables.



CAN (Campus Area Network) o red de área de campus:

Es una red de dispositivos de alta velocidad que conecta redes de área local a través de un área geográfica limitada, como un campus universitario, una base militar, etc. No utiliza medios públicos.



MAN (Metropolitan Area Network) o red de área metropolitana:

Es una red de alta velocidad (banda ancha) que da cobertura en un área geográfica más extensa que un campus, pero aun así, limitada.



WAN (Wide Area Network) o red de área amplia:

Se extiende sobre un área geográfica extensa empleando medios de comunicación poco habituales, como satélites, cables interoceánicos, fibra óptica, etc. Utiliza medios públicos.



VLAN:

Es un tipo de red LAN lógica o virtual, montada sobre una red física, con el fin de incrementar la seguridad y el rendimiento. En casos especiales, gracias al protocolo 802.11Q (también llamado QinQ), es posible montar redes virtuales sobre redes WAN. Es importante no confundir esta implementación con la tecnología VPN.
